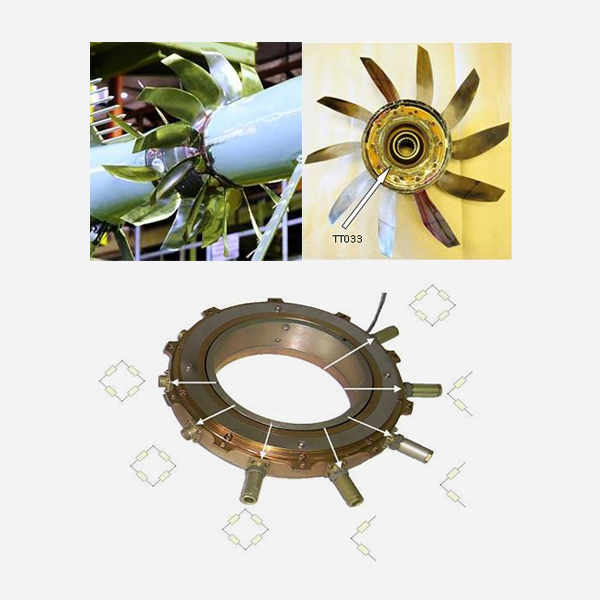

Contra-rotating Fan Study with the TT033 Telemetry System
오늘날, 실제적으로 스트레인 응력 선도(Stress-strain state, SSS)를 이용한 수치해석등의 방법으로 가스터빈 엔진의 전제 구조에 대한 해석 및 연구에 사용됩니다. 이러한 방법을 사용하면 구조부품의 거의 모든 형태에 대해 다양한 외부 영향 조건을 시뮬레이션할 수 있습니다. 계산의 정확도가 매우 높으며 부품의 신뢰성과 내구성을 높은 확률로 예측할 수 있습니다. 그러나 설계 조건이 항상 실제 적재 조건을 지정하는 것은 아닙니다. 실제 환경에서 모든 로드 조건과 메커니즘을 고려하는 것은 쉽지 않습니다. 따라서 SSS의 실험적 평가는 그러한 연구와 테스트의 필수 요건입니다. 반대 회전 팬의 SSS를 결정하는 주요 방법 중 하나는 스트레인 게이지 원격 측정입니다. 일반적인 원격 측정 시스템에는 프로펠러 블레이드에 고정된 스트레인 게이지, 앰프 및 레코더가 있습니다. TT033 스트레인 게이지용 TILKOM의 비접촉 원격 측정 시스템은 회전 블레이드에 위치한 스트레인 게이지로부터의 비접촉식 신호 전송과 그 변환에 사용됩니다. 원격 측정 시스템 TT033은 로터, 스테이터, 측정 장치 및 아날로그 디코더로 구성됩니다. 센서가 연결된 로터는 회전 부품에 고정되어 있습니다. 스테이터는 로터 내부에 장착되며 물체의 샤프트 또는 하우징에 고정됩니다. 스테이터 표면에는 코일이 있습니다. 로터에 전원을 공급하고 원하는 신호를 전송합니다. 스테이터와 로터 사이의 간극은 1.5mm 구성됩니다.

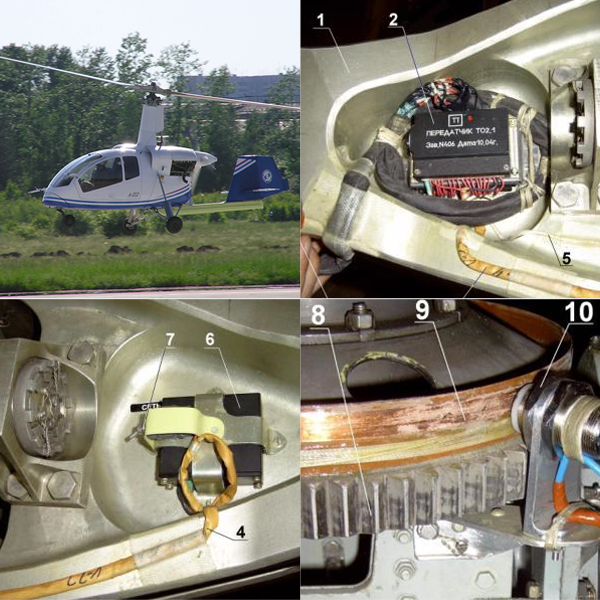

Telemetry TT02 For Studying Gyroplane Propellers Parameters
자이로플레인 및 헬리콥터 회전 부품의 매개 변수를 연구하는 동안 측정된 데이터의 비접촉 전송을 제공하는 원격 측정법을 사용합니다. 예를 들어 TT02 원격 측정기가 있습니다. TT02는 신호의 증폭, 변환 및 비접촉식 전송에 사용할 수 있습니다. IT는 회전하는 자이로플레인 블레이드에 위치하며, 최대 7개의 Full BG 및 Half BG 지원할 수 있습니다. * 1-로터, 2-송신기, 3-SG 브리지 소켓, 4-flange torque sensor 전원 케이블, 5- 안테나 케이블, 6- 전원 공급 장치, 7- 전원 스위치, 9- 안테나 10- 수신기 등이 있습니다.
Telemetry TT033 For Aircraft Engineering
TT033 원격 측정기는 항공기 장비의 회전 축으로부터 SG 및 변위 신호를 증폭 및 무선으로 전송합니다. 다음 용도로 사용할 수 있습니다. 로터 샤프트의 동적 굽힘 및 토크 모멘트를 기록합니다. 로터 블레이드에서 Stress를 감지합니다. 로터 블레이드의 진동 및 힘을 측정합니다. 고객의 필요에 의해 고객 요청형 장치 설계도 가능합니다.

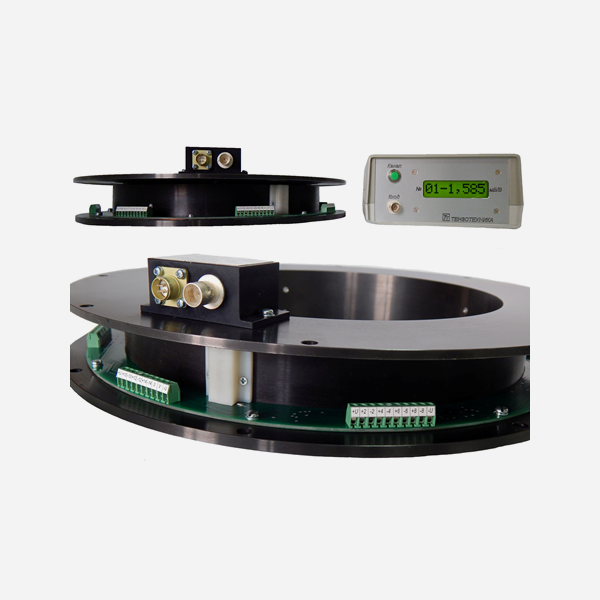

Data Transfer From the Large Rotary Shaft
프로펠러 블레이드 또는 터빈에서 측정된 데이터를 전송하는 방법은 무엇입니까? 당사의 엔진은 직경 210mm의 회전축을 통해 측정된 데이터를 전송하는 원격 측정 시스템 TT033/5를 개발하였습니다. 원격 측정 시스템 TT033/5는 회전 프로펠러 부품에서 최대 23개의 병렬 변형 게이지 브리지(하프 브리지) 신호를 PC에 제공합니다. 원격 측정 시스템 TT033/5는 스트레인 게이지 기술을 사용하여 상대 변형률, 진동, 토크 및 휨 모멘트, 힘 및 기타 매개 변수를 측정합니다. 내부 스테이터 다이아메터는 210mm입니다. 최대 외부 로터 직경은 315mm입니다. 폭은 71mm입니다. 공급 범위에는 스테이터, 로터, 측정 장치, 특수 소프트웨어 및 연결 공급 장치가 포함됩니다. 계측 장치에서는 측정된 데이터를 표시하고 USB 인터페이스를 통해 PC로 전송할 수 있습니다.

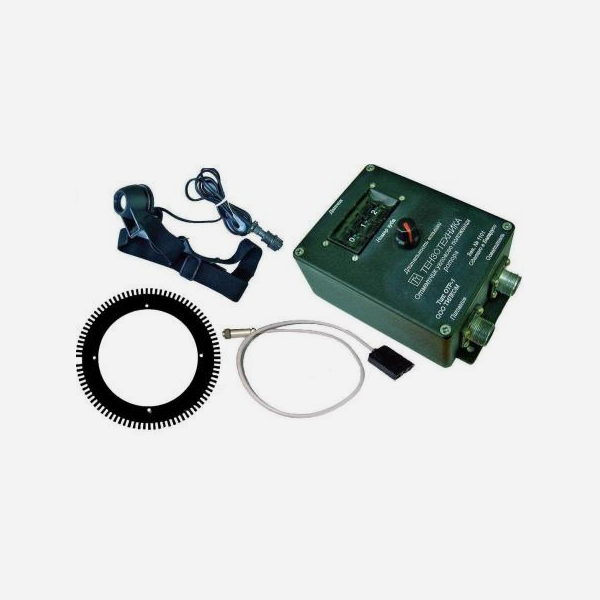

Stroboscope For "Stop-motion Effect"
계측 중에 회전 프로펠러 변형을 관찰해야 할 필요성이 발생할 수 있습니다. Stroboscope(주기적으로 깜박이는 빛을 쬠으로써 급속히 회전(또는 진동)하는 물체를 정지했을 때와 같은 상태로 관측하는 장치)로 측정 할 수 있습니다. 자세한 연구를 위해 필요한 상태에서 "스톱 모션 효과"를 제공합니다. 스트로보스코프는 전자 컨트롤 유닛, 램프, 기어 링 및 회전 속도 flange torque sensor의 4가지 요소로 구성됩니다.

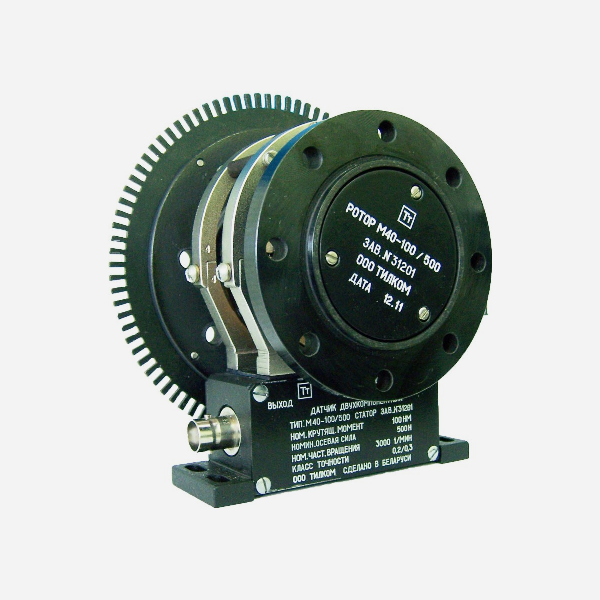

Multi-Component Transducer M40-100/500
여러 파라미터를 동시에 측정해야 하는 경우 다중 구성 요소 flange torque sensor(예: M40-100/500)를 사용합니다. 토크와 축력을 측정합니다. M40-100/500은 USB 포트를 통해 PC에 직접 연결할 수 있습니다. 필요한 소프트웨어도 공급 가능합니다.
