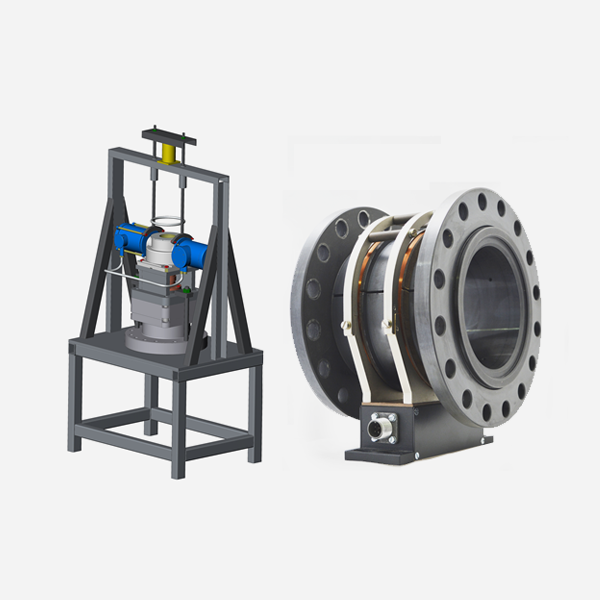

Stop Valves Rating Test Bench

고객 주문형으로 제작된 M40 flange torque sensor는 Stop valve의 성능 테스트 벤치에 사용되었습니다. M40H-5k(토크용량 – 5kNm)는 스톱 밸브 정격 테스트 벤치에 사용되고 있습니다. 이 고객 주문형 flange torque sensor의 주요 특징은 이동하기 위해 곡선 스핀들의 스핀 축을 따라 만들어진 직경 100mm의 관통 홀입니다. M40H-5k의 출력 인터페이스를 통해 PC 화면과 T40 디스플레이 장치에 동시에 데이터를 출력할 수 있습니다. 따라서 미래의 연구를 위해 로딩 프로세스를 기록하거나 최대 토크를 등록 또는 수정할 수 있습니다.

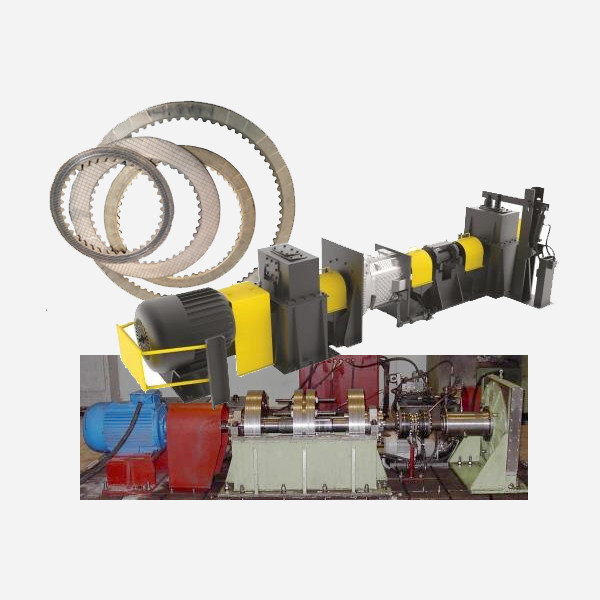

Universal Test Bench for Friction Products

이 테스트 벤치는 마찰 메커니즘 및 기계 및 유압기계 변속기의 클러치, 브레이크 기어 클러치, 안전 커플링 클러치 등의 수명 및 인증 테스트에 사용됩니다. TILKOM에서 제조한 M40-5k flange torque sensor와 MK-5 커플링은 테스트 벤치의 필수 품목입니다. 부하 용량을 제어하고 테스트 모드를 설정할 수 있게 지원합니다.

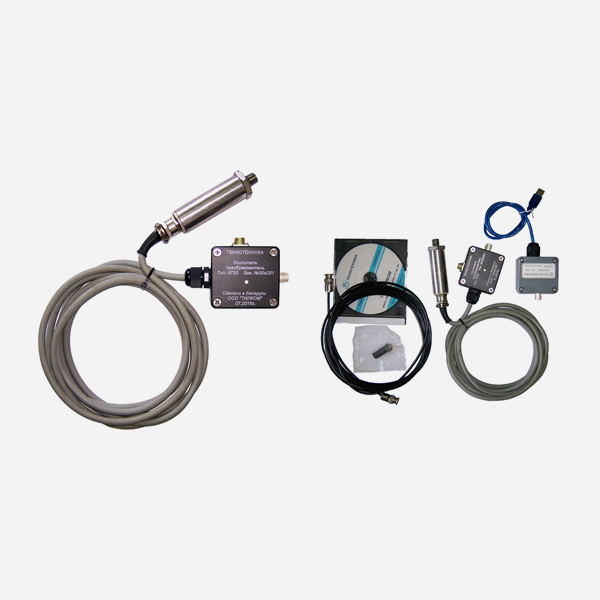

Secondary Devices for the Pressure SG-Transducer

AT50 앰프를 압력 sensor에 연결하면 다양한 디코더를 사용하여 다양한 출력 신호를 수신할 수 있습니다. 디지털 디코더 T45(USB 2.0), T37(이더넷), T42(RS232)와 "flange torque sensor" 소프트웨어를 함께 사용하면 PC 화면에서 데이터를 시각화하고 저장, 처리 및 내보낼 수 있습니다. T24 아날로그 디코더를 사용하면 압력 flange torque sensor를 컨트롤러로 전환하거나 기존 ADC에 연결할 수 있습니다. T46(RS485) 디코더를 사용하여 네트워크 측정 환경에서 필요 sensor를 구축할 수 있습니다.

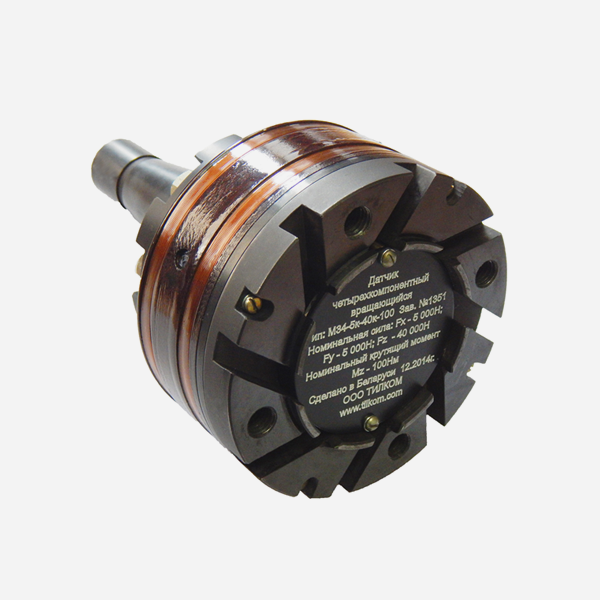

4-axis Multicomponent Rotating Transducer

4축 멀티 회전 센서는절단력과 토크(Fx, Fy력, Fz 축력, Mz 토크 및 회전 속도)를 측정합니다. bending mometns Mx 및 My와 같은 추가 측정 파라미터가 있습니다. 이 sensor에는 두 가지 버전이 있습니다. 첫 번째는 Fx-Fy=10kN, Fz=40kN, Mz=100Nm입니다. 두 번째는 Fx-Fy=25kN, Fz=50kN, Mz=200Nm입니다. 측정된 최대 회전 속도는 5,000rpm입니다. 이 flange torque sensor는 드릴링, 밀링 및 보링 공정 중에 절단력을 제어하고 관리할 수 있습니다.

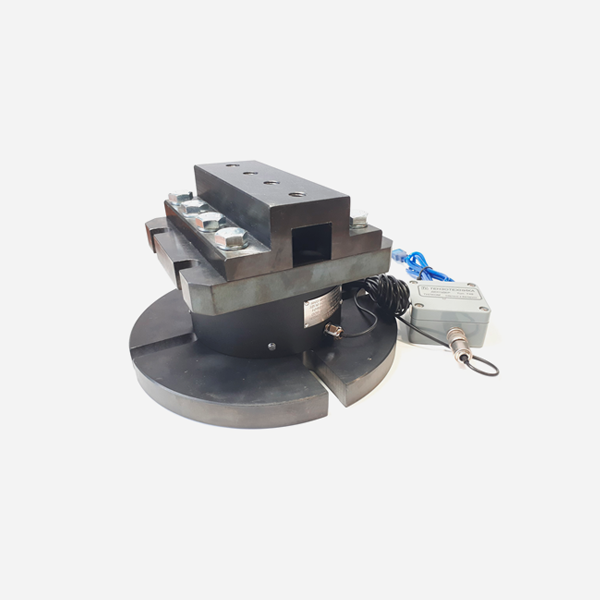

3-component Transducer for Cutting Machining Study

재료를 자르는 과정은 많은 힘의 작용을 동반합니다. 최적의 절삭 조건을 결정하기 위해 기계 및 절삭 공구의 구조 요소의 강도, 강성 및 진동 저항 계산을 수행해야 합니다. 그 결과 발생하는 힘 F는 세 가지 구성 요소로 분해될 수 있습니다: 주 운동 방향의 절단면에 작용하는 접선 Fz, 피드 방향의 반대 방향으로 공작물의 축을 따라 작용하는 축 Fx, 방향 Fz 및 Fx 힘에 의해 형성된 평면에 수직으로 작용하는 방사형 Fy.공작물을 커터에 롬합니다. Fz 힘은 크기가 가장 큽니다. 토크 MN을 결정하고 공구와 커터의 기어박스를 적재합니다. Fy 힘은 공작물로부터 커터의 회전과 커터의 편향을 결정합니다. Fx 힘은 공구 공급 메커니즘과 커터를 로드합니다. Fz, Fy 및 Fx 힘의 균형은 일정하지 않으며, 커터의 형상, 블론팅 정도, 절단 조건 등에 따라 달라집니다. 절단의 최대 및 최소 단면에 대한 과정을 연구하는 동안 특정 절삭 압력, 절삭력 구성 요소의 비율, 절삭을 위해 소비되는 최대 전력량이 결정됩니다. 3-성분 flange torque sensor M30-3-6k를 사용하여 다음과 같은 결과적인 힘 성분을 실험적으로 결정할 수 있습니다. Fx, Fy 및 Fz 병력이 있습니다. 또한 이 flange torque sensor는 부하 프로세스를 제어하기 위해 Mx, My 및 토크 Mz를 벤딩하는 힘의 모멘트를 고정합니다. 공급 범위에 포함된 소프트웨어를 사용하면 데이터를 디지털 및 그래픽 형태로 시각화하고 저장할 수 있습니다.

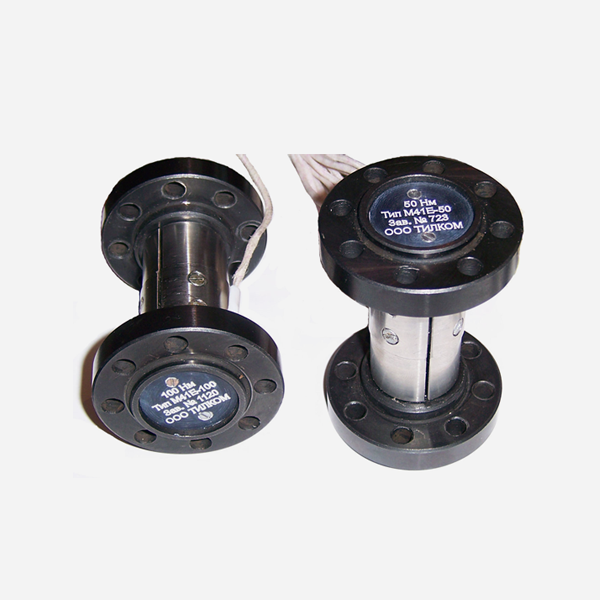

Torque Transducers for Operating in Vacuum under Low Temperature Conditions

토크 flange torque sensor의 작동 온도 범위는 - 40 … + 60℃ 입니다. 그러나 진공에서 100℃ 의 토크를 온도에 따라 측정하는 작업이 발생할 수 있습니다. TILKOM은 진공에서 작업할 수 있는 특수 토크 flange torque sensor M41E를 – 100℃ 까지 설계했습니다. M41E에는 고정 온도를 자동으로 지원하는 발열체가 내장되어 있습니다. 작동 온도는 내장된 온도 센서에 의해 제어됩니다.

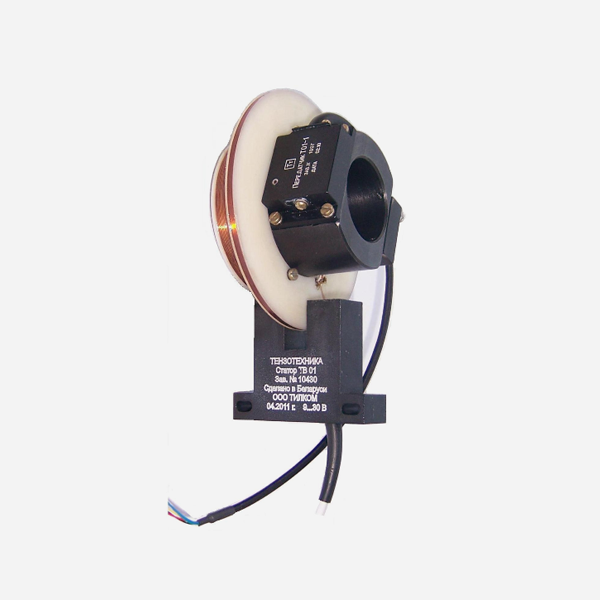

Non-contact Power Supply of SG Bridge with the TB01 Air Transformer

비접촉 측정 장치는 무선 전원 공급이 필요합니다. 배터리 또는 비접촉 변압기(예: TB01)를 이용하여 작동시킬 수 있습니다. TILKOM의 TB01 비접촉 변압기는 스테이터, 회전 코일 및 어댑터로 구성됩니다. 회전 코일은 샤프트 치수에 따라 만들어집니다.
